UAM-05 - Sikkerheds Laserscanner
Sikkerhedslaserscanner
UAM-05, er med sine fysiske mål på 80x80x95mm, den mindste sikkerheds laser scanner på markedet, men dette har ikke sat begrænsninger for de mange features.
Via det simple konfigurerings software, kan selv ret komplicerede advarsels og beskyttelses zoner let indstillesmanuelt eller via teach in. Zonerne kan også overvåges kontinuerligt, således at en en eventuel efterjustering hurtigt rettes til.
Under drift overvåges det programerede område af laserenheden,som aflæser afstanden til objektet ved princippet Time off flight (TOF). En pulserende laser stråle udsendes i en 270° roterende bevægelse, og hvis denne stråle reflekteres af et objekt inden for sikkerheds zonen, brydes OSSD udgangene. Sker det i en advarsels zone, vil det ikke afbryde OSSD udgangene, men man kan istedet få alarm signaler der kan bruges på anden vis.
Skannings område

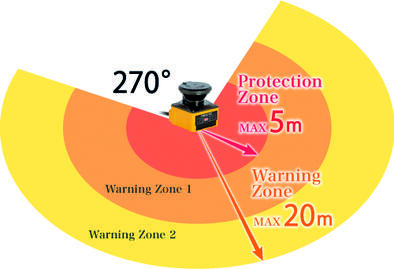

Skanningsområdet kan indeholde både sikkerheds zoner og advarsels zoner som yderligere kan programeres på 2 forskellige måder. UAM-05 dækker et område på max. 5 meter sikkerheds zone og 20 meter advarsels zone, med 270° skannings vinkel

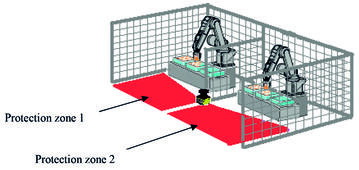

Metode 1 - som 2 særskilte sikkerheds zoner, der hver har 2 OSSD udgange. Her er der ingen advarsels zoner.

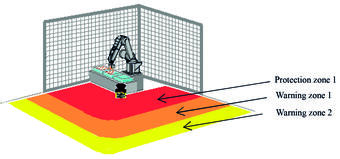

Metode 2- som 1 sikkerheds zone og 2 advarsels zoner.
Anvendelses områder
|
|
|
Område overvågning (fast) | Område overvågning (mobilt) | Område overvågning (som gitter) |
Data output
Måledata kan udløses via Ethernet, sammen med ind- og output tilstanden. Understøtter SCIP2.0 protokol
|
|
Konfiguration

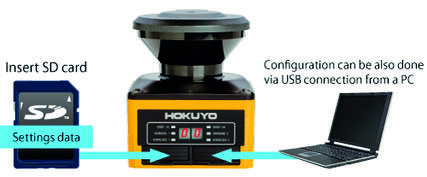

UAM kan enten programeres via et forudprogrameret SD kort, eller med en PC, der er tilsluttet via USB.
Master/Slave-funktion

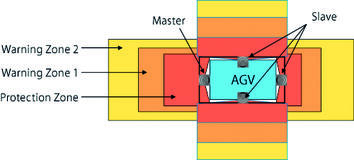

Hvis et større område skal overvåges, kan op til 4 enheder kombineres direkte i en master / slave opsætnin.
Encoder indgang

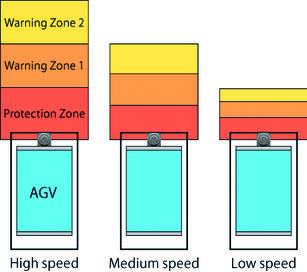

Hvis UAM-05 andvendes på AGV(Automatic guided vehicle) applikation, kan man med fordel anvende encoder indgangen, således at zonerne kan ændres i overensstemmelse med hastigheden.
- Verdens mindste laserscanner
- 5m sikkerhedszone
- 20m advarselszoner
- 4 OSSD sikkerhedsudgange
- Type 3, SIL 2, PLd
Udvalgt variant
Udvalgt variant
Specifikationer
| Advarselsfelt max | 20 m |
|---|---|
| Antal sikkerhedsfelter | 128 pc |
| Bredde | 80 mm |
| Forsyningsspænding | 24 V DC |
| Godkendelser | BG, CE, cULus, TÜV |
| Højde | 95 mm |
| I henhold til | EMC, LVD, MD |
| IP-klasse | IP65 |
| Længde | 80 mm |
| Laserklasse | Class 1 |
| Materiale frontglas | Polykarbonat |
| Materiale hus | Aluminium |
| Opløsning | 30 mm (max. 1,8 m), 50 mm (max. 3,0 m), 70 mm (max. 5,0 m), 150 mm (max. 5,0 m) |
|---|---|
| Scanningsvinkel | 270 ° |
| Sikkerhedsfelt max | 5 m |
| Spændingstolerance | ±10 % |
| Temperaturområde fra | -10 °C |
| Temperaturområde til | 55 °C |
| Tolerence | +100 mm |
| Udkoblingstid max | 510 ms |
| Udkoblingstid min. | 60 ms |
| Vægt | 0,8 kg |
Produktbeskrivelse
UAM-05, er med sine fysiske mål på 80x80x95mm, den mindste sikkerheds laser scanner på markedet, men dette har ikke sat begrænsninger for de mange features.
Via det simple konfigurerings software, kan selv ret komplicerede advarsels og beskyttelses zoner let indstillesmanuelt eller via teach in. Zonerne kan også overvåges kontinuerligt, således at en en eventuel efterjustering hurtigt rettes til.
Under drift overvåges det programerede område af laserenheden,som aflæser afstanden til objektet ved princippet Time off flight (TOF). En pulserende laser stråle udsendes i en 270° roterende bevægelse, og hvis denne stråle reflekteres af et objekt inden for sikkerheds zonen, brydes OSSD udgangene. Sker det i en advarsels zone, vil det ikke afbryde OSSD udgangene, men man kan istedet få alarm signaler der kan bruges på anden vis.
Skannings område
Skanningsområdet kan indeholde både sikkerheds zoner og advarsels zoner som yderligere kan programeres på 2 forskellige måder. UAM-05 dækker et område på max. 5 meter sikkerheds zone og 20 meter advarsels zone, med 270° skannings vinkel
Metode 1 - som 2 særskilte sikkerheds zoner, der hver har 2 OSSD udgange. Her er der ingen advarsels zoner.
Metode 2- som 1 sikkerheds zone og 2 advarsels zoner.
Anvendelses områder
|
|
|
Område overvågning (fast) | Område overvågning (mobilt) | Område overvågning (som gitter) |
Data output
Måledata kan udløses via Ethernet, sammen med ind- og output tilstanden. Understøtter SCIP2.0 protokol
|
|
Konfiguration
UAM kan enten programeres via et forudprogrameret SD kort, eller med en PC, der er tilsluttet via USB.
Master/Slave-funktion
Hvis et større område skal overvåges, kan op til 4 enheder kombineres direkte i en master / slave opsætnin.
Encoder indgang
Hvis UAM-05 andvendes på AGV(Automatic guided vehicle) applikation, kan man med fordel anvende encoder indgangen, således at zonerne kan ændres i overensstemmelse med hastigheden.
Timm Jensen
